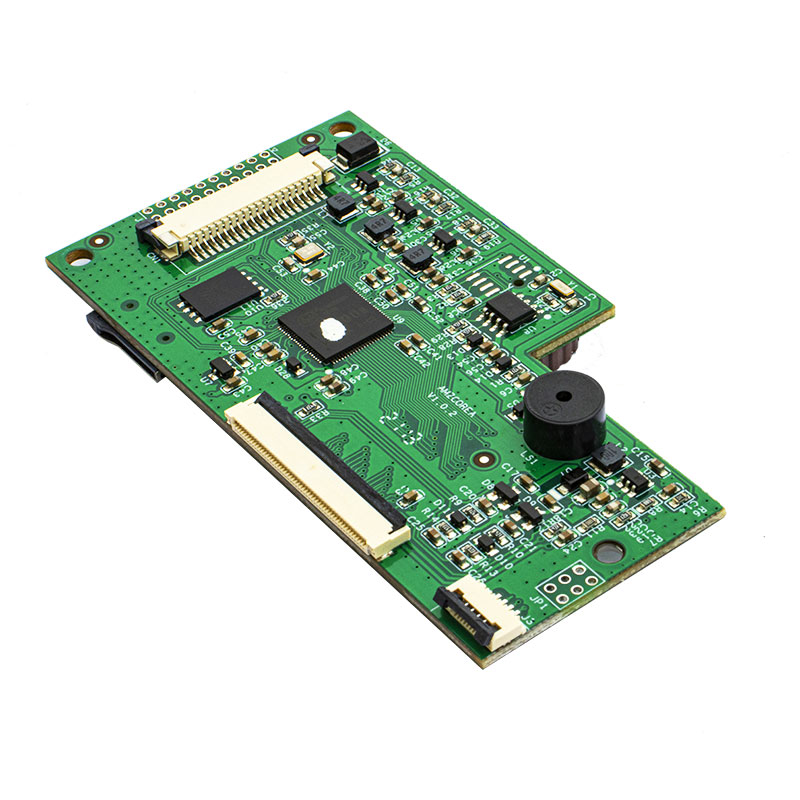

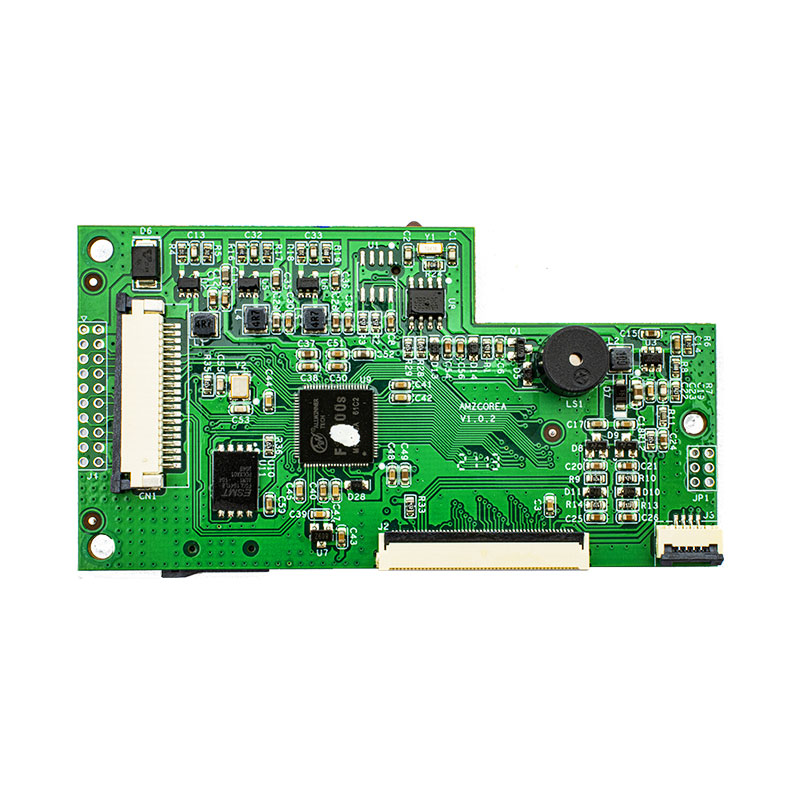

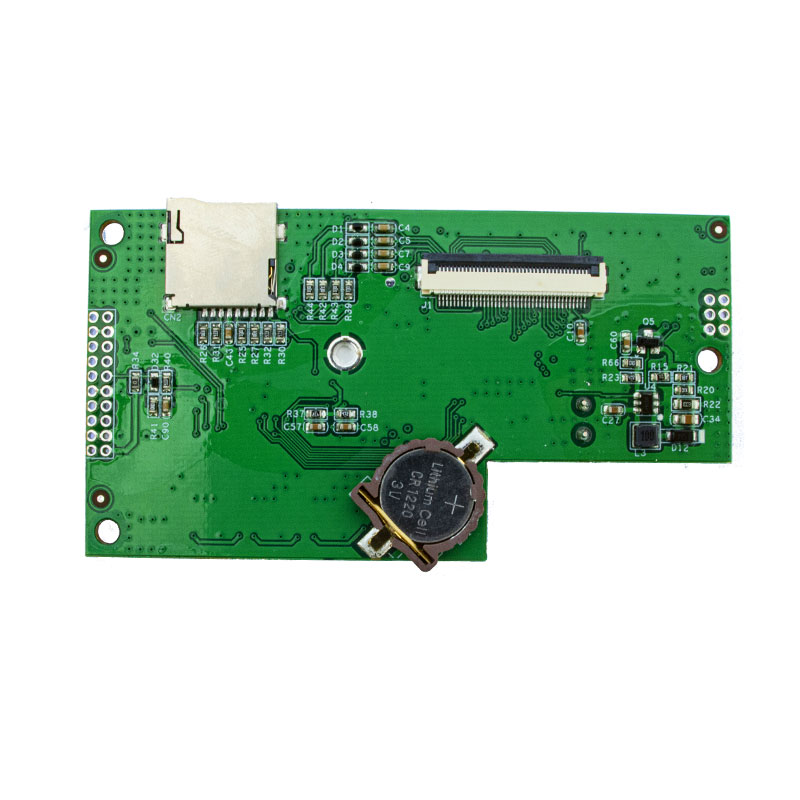

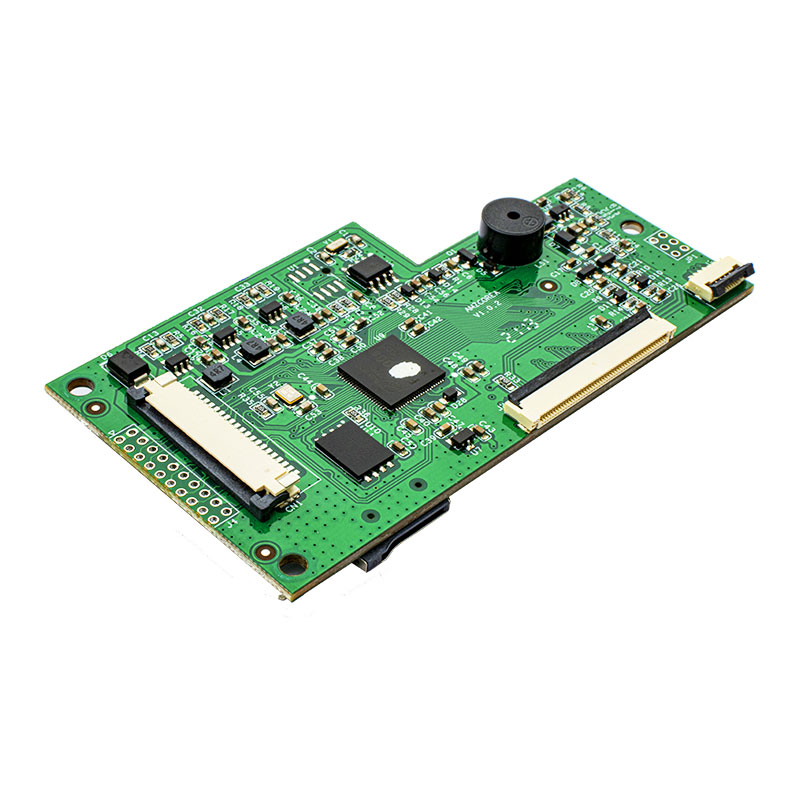

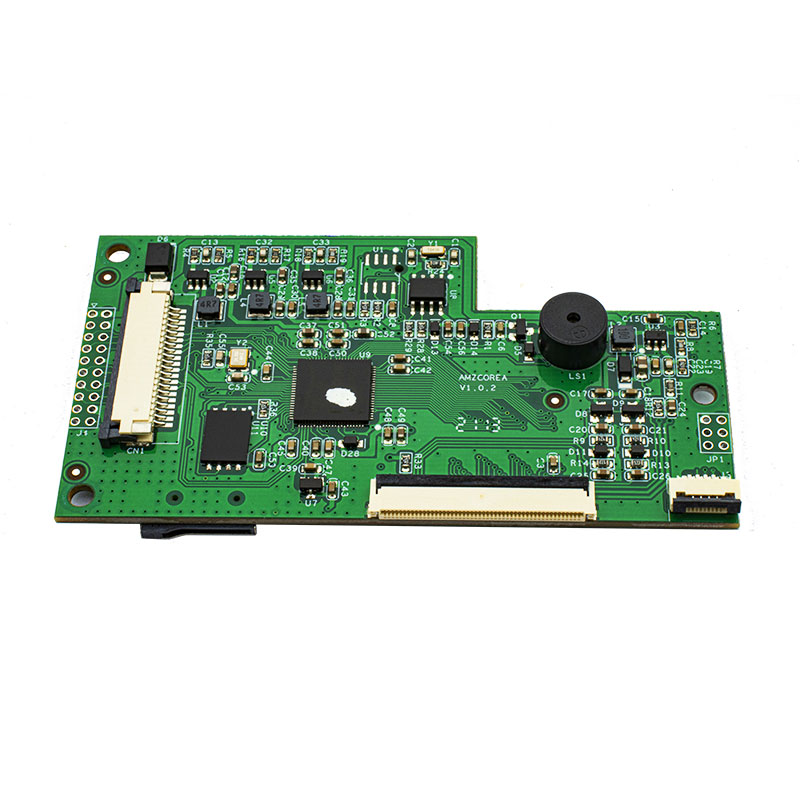

AMZ-COER-A

不帶FRAM版本；DC5V；2路TTL通訊；支持4線電阻式觸摸屏

AMZ-COER-A

帶FRAM，DC5V；2路TTL通訊；支持4線電阻式觸摸屏

硬件性能

型號

AMZ-COER-A

支持顯示屏

4.3" 5" 7" TFT LCD

支持最大分辨率（Px）

1024X600

支持觸摸屏

4線式工業電子觸摸屏，支持電容式觸摸屏（需定制）

CPU

32-bit 600MHz主頻 ARM9內置32MB DDR內存

存儲器

128Mbyte SPI NAND FLASH

FRAM鐵電存儲器

16-64K Bit(可選)

RTC

實時時鐘內置

以太網

無

掉電數據保存

需增加掉電保存電路或帶FRAM版本

USB端口

可支持，增加USB相關電路

程序下載方式

SD卡下載（默認）可支持USB，U盤（增加相關電路）

U盤

可支持（增加U盤升級相關電路）

通訊端口

COM1：TTL

COM2：TTL

電氣規格

最大額定功率

3.5W

額定電壓

DC 5V

電源保護

具備+/-500V雷擊浪涌保護能力

允許失電

<5ms

CE&ROHS

符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-500V,群脈沖+/-2KV；靜電接觸放電+/-8KV；靜電空氣放電+/-8KV.

環境規格

工作溫度

-20℃~60℃

存儲溫度

-30℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

其他參數

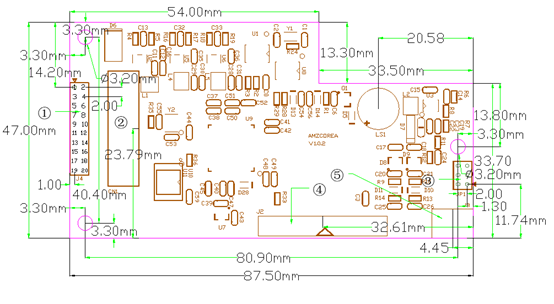

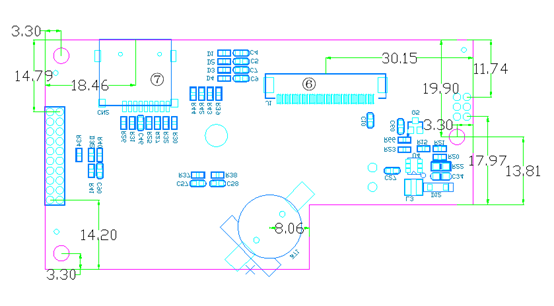

開孔尺寸

40.4*80.9mm

外形尺寸

47*87.5mm

核心板凈重

20g

兼容4.3/5/7英寸

AMZ-COER-A

87.5*47mm

見屏參數

80.9*40.4mm

11mm

管腳

定義

說明

1，2

DC 5V

DC 5V正極輸入

3，4

GND

電源負極輸入

5

VDROP

掉電檢測信號，控制板提供，掉電時間由控制板決定，最小不少于10ms ，參考數據掉電保存相關電路設計。

6

485DIR

COM1 RS485通訊使能輸出,連接RS485芯片控制腳

       77

UART2_TXD

COM2_TTL通訊發送，連接控制器TTL RX

8

RTCVCC

時針3.3v電源輸入,參考時針電源電路設計

9，10

GND

GND

11

UART2_RXD

COM2_TTL通訊接收，連接控制TTL_TX

12

VBUS

USB_5V電源輸入;

當VBUS檢測到5V電壓時，主芯片處于USB升級模式；

當VBUS輸入引腳為0V時，USB_DRV輸出為高電平，主芯片處于U盤升級模式；

1：核心板R34為0R時，VBUS輸出為5V電源，僅支持USB升級；（默認狀態）

2：核心板R34空貼時，增加相關控制電路可支持U盤及USB兩種升級方式。

13

USB_DP

USB信號線D+

14

USB_DM

USB信號線D-

15

USB_DRV

默認為高，使能USB電源；檢測到USB device時，置低，請參考U盤升級控制電路

16

UART1_RXD

COM1_TTL通訊接收，連接控制器TTL_TX

17,18

GND

GND

19

NC

空

20

UART1_TXD

COM1_TTL通訊發送，連接控制器TTL_RX

Pin腳

定義

說明

1

空

定位引腳

2

空

3

空

4

空

5

空

6

GND

GND

功能引腳

輸出電壓

備注

VCOM

3.86V

選擇50pin顯示屏?xí)r請參考其參數

DVDD

3.3V

AVDD

10.5V

VGL

-6.8V

VGH

16V

引腳

功能(電阻式觸摸屏)

1

TP_X2

2

TP_Y2

3

TP_X1

4

TP_Y1
